振动电机原理概论

工作原理

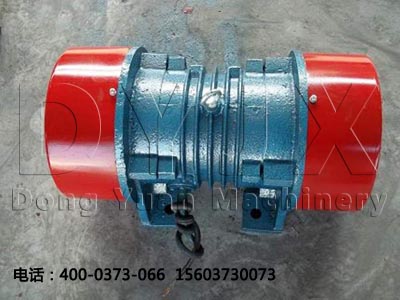

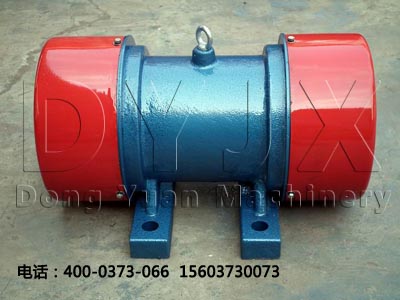

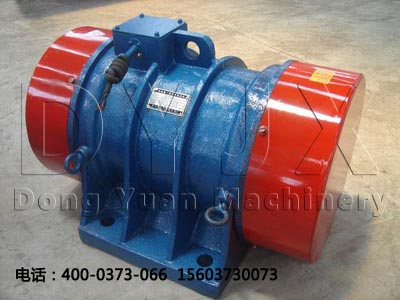

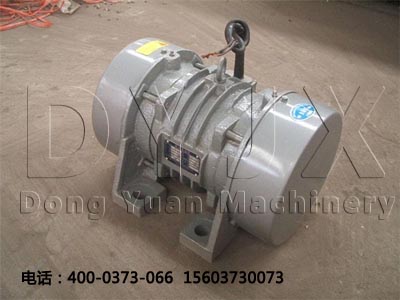

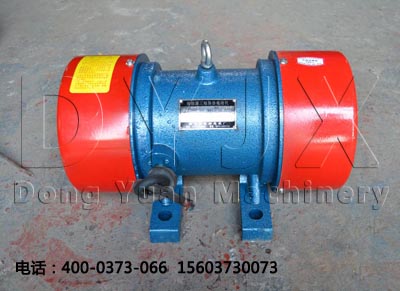

振动电机是动力源与振动源结合为一体的激振源，振动电机是在转子轴两端各安装一组可调偏心块，利用轴及偏心块高速旋转产生的离心力得到激振力。振动电机的激振力利用率高、能耗小、噪音低、寿命长、体积小，可以无级调节，使用方便。振动电机可应用于一般振动机械，如：振动破碎机、振动筛分机、振动打包机、振动落砂机、振动造型机、振动打桩机、振动提升机、振动充填机、料仓的振动破拱防闭塞装置等。为各类振动筛、振动给料机、振动光饰处理机、振实台和料仓破拱、防闭塞装置等振动机械作振动源。具有重量轻、体积小，激振力调整方便，绝缘等级和防护等级高，多台共用同步效果好等特点。可广泛应用于矿山、冶金、煤炭、电力、建筑材料、化工、铸造、轻工食品、医药、粮食、水泥、港口、铁路、除尘、涂装、电镀等行业。

振动电机在振动体上按照不同的安装组合形式，可产生不同的振动轨迹，从而有效完成各种作业。振动电机主要有以下运行轨迹：
复合振动
振动体的振动是由两组激振系统产生的，其振动形式称为复合型振动。一般有双频复合型及双幅复合型两种形式。某些特殊性能的振动筛分设备，使用两台不同型号不同转速的振动电机，分装于筛分机械的进料端和出料端，使进料端呈现大振幅低频率的振动，同时出料端呈现小振幅高频率振动。
旋振动
旋振动又可分为平旋型振动、涡旋型振动、复旋型振动三种形式。当振动体的振动轨迹在垂直面上的投影为一水平直线者，其振动形式称为平旋型振动；当振动体的振动轨迹在垂直面上的投影为一斜直线者，其振动形式称为涡旋型振动；当振动体的振动轨迹在垂直面上的投影为一圆或椭圆者，其振动形式称为复旋型振动。
圆或椭圆振动
振动体的振动轨迹在水平面上的投影是一条直线，而在垂直面上的投影为一圆或椭圆者，其振动形式称为圆或椭圆型振动。圆形或椭圆形振动发生在与振动电机转轴相垂直的平面上，其形式则由振动电机与整机重心的相对位置而定。
直线振动
振动体的振动轨迹在水平面及垂直面上的投影都是直线者，其振动形式称为直线型振动。将两台相同型号的振动电机安装在振动机械机体上，使两个转轴处于互相平行的位置，运行时电机转向相反，则两台电机运转必然同步，机体产生直线形振动。


产品特点


1.激振动力与功率配合得当，振动力大，机体重量轻，体积小，机械噪音低。
2.因为振动电机是强阻型振动而不是共振，所以有稳定的振幅。
3.振动频率范围大，振动频率可通过调整转速的办法进行大范围的调整。
4.受电源波动的影响小，电压变化对振动电机影响非常小。
5.多机组合，可实现自同步，能完成不同工艺要求。
6.可根据振动电机的安装方式改变激振力的方向。
7.只须调整偏心块的夹角，就可无级调整激振力和振幅。
8.维护保养简单，仅需要定期维修轴承。
9.规格齐全，能满足各类振动机械的工作需要。

规格说明

产品型号由产品代号、规格代号、特殊环境代号以及补充代号等四个部分组成。XJD、JZO、YZU、VB，XVM，YZO、 YZS、YZD、TZD ，TZDC 等型号的振动电机为通用型振动电机。我国的振动电机类型代号采用汉语拼音来表示各种不同类型的电机。电机特点代号表示电机的性能、结构或用途等，采用汉语拼音字母标注。对于防爆电机，代表肪烃类型的字母A（增安型）、B（隔爆型）和ZY（正压型）应标于电机的特点代号首位，即紧接在电机类型代号后面标注。

设计序号是指电机产品设计的顺序，用阿拉伯数字表示。派生系列设计序号按基本系列标注，专用系列按本身设计的顺序标注。
产品分类：
1.YZU系列交流三相异步振动电机
2.YZUL系列立式交流三相异步振动电机
3.MVE系列交流单/三相振动电机
4.MVE系列微型交流单/三相振动电机
5.MVE系列直流振动电机
6.YLJ系列交流三相力矩电机
7.YCT系列电磁调速电机

系列产品

1、YLJ、YLJO、YLJF、YLJD、YLJT、YLEJC、YLEJF系列三相异步力矩电机。
2、XJD、YZS、JZO、YZVP系列三相异步振动电机。
3、YEJ、YDEJ系列三相异步电磁振动电机。
4、YVP、YZPBF、YZPBEJ系列变频调速电动机及起重冶金专用变频调速电机。
5、YD、YDT、YZD、YZTD系列多速及塔吊专用电动机。
6、YZO、YZUL、WTZD、YZS、WVB系列振动电机


 使用维护

 设备调整
振动电机每端出轴均有一个固定偏心块和一个可调偏心块，调节可调偏心块和固定偏心块之间的夹角可改变激振力的大小。出厂时可调偏心块和固定偏心块之间的夹角为0度，这时的激振力为振动电机的额定激振力F。要特别注意，调整激振力时，要将振动电机两端出轴上的可调偏心块向同一个方向调整为相同的角度。

激振力的调整步骤
1.拆除防护罩。2. 旋松外侧偏心块加紧螺栓。3.两侧偏心块应同方向转动，使轴上刻线对准偏心块上激振力示值线至需要的激振力值处，并检查两端是否为相同的角度。 激振调节振动电机出厂时激振力均调至80%，需海运时（出口）激振力调至0%
卧式振动电机
一、激振力小于MV50-2，放松防护罩紧固螺钉，拆下两端防护罩；
二、激振力大于或等于MV50-2，用键固定在转轴上，不能转动。内偏心块为可调块，外表面装有标明最大激振力百分数的标尺，使用紧固螺栓压紧在电机转轴上。旋松两侧内偏心块压紧螺栓，两侧内偏心块同向转动，使内偏心块上的激振力标尺刻线对准外偏心块上的开缝，调至所需激振力，拧紧内偏心块压紧螺栓，装上防护罩；
三、除特殊应用情况外，振动电机转轴两端偏心块的位置必须相对应，两端偏心块百分数的设定必须相等，否则振动电机会产生巨大的错向激振力，损伤电机的振动机械。


连接电源

振动电机选用重型四芯电缆，在靠近电缆出口处不允许突然弯曲，须将电缆固定到静止不动的机器或框架上。其距离大约为0.6米到0.9米。在固定电缆的卡子处应垫有柔软的绝缘材料，以免摩擦损伤电缆。四芯电缆的接地线，一端与接线盒内的接地螺钉相连接，另一端必须可靠接地。小型号振动电机，机壳上没有接线盒，使用重型三芯电缆直接从电机内部接线。在电机的底脚附近装有接地螺钉，使用时必须可靠接地。

注意事项
振动电机出线电缆为易损件，常因振动摩擦损伤，导致电机缺相运行，损坏电机。用户应经常检查电缆状况，如有磨损应及时更换同型号电缆。


故障处理

一、开机后，电机不启动，应检查：1.电源是否缺相；2.电机是否断相；3.防护罩是否损坏并磨擦偏心块；
二、开机后，电机噪音大、发热等，应检查：1.振动机械与电机地脚接触面的粗糙度是否符合安装要求；2.地脚螺旋拴是否上紧；3.主机振动加速度是否符合使用要求；
三、调整偏心块后，振幅变化异常，应检查：转轴两端偏心块是否对称调节；
四、在两台振动电机同时工作时，当其转相不符合要求时，一定要单台调其相序，不要调两台振动电机总电源的相序。

安装调整解析

防爆振动电机的安装与调整
一、防爆型振动电动机应牢固低安装在振动机械上，不得松动。在第一次使用后，应对地脚螺栓重新加固。
二、防爆型振动电机用橡胶套软电缆（橡套外径15mm）与电源相接，接线步骤如下：
1.将接线盒外部擦干净，剥掉电缆线部分的绝缘。
2.卸下出线压盖、电缆导套、密封圈、接线盒盖。
3.将出线压盖，电缆导套，密封圈套上电缆，然后把电缆的电力芯线和接地芯线分别接到接线柱和接地螺钉上，并注意导线裸露部分不要露在弓型垫圈外。
4.装好密封圈、电缆导套、出线压板和接线盒盖。
5.拆装中应注意保护防爆面不要损伤，装配时应涂204-1防锈油，装好后防爆面须严密贴合。
三、电缆在接线盒与不振动的固定卡之间须有一个自然悬垂，即接线盒至不振动的固定卡之间的电缆长度应比其线距离长400-700mm。

种类

工作电源
根据电动机工作电源的不同，可分为直流电动机和交流电动机。其中交流电动机还分为单相电动机和三相电动机。
分类工作原理
一、根据电动机按结构及工作原理的不同，可分为直流电动机，异步电动机和同步电动机。
二、同步电动机还可分为永磁同步电动机、磁阻同步电动机和磁滞同步电动机。
三、异步电动机可分为感应电动机和交流换向器电动机。感应电动机又分为三相异步电动机、单相异步电动机和罩极异步电动机等。交流换向器电动机又分为单相串励电动机、交直流两用电动机和推斥电动机。
四、直流电动机按结构及工作原理可分为无刷直流电动机和有刷直流电动机。有刷直流电动机可分为永磁直流电动机和电磁直流电动机。电磁直流电动机又分为串励直流电动机、并励直流电动机、他励直流电动机和复励直流电动机。永磁直流电动机又分为稀土永磁直流电动机、铁氧体永磁直流电动机和铝镍钴永磁直流电动机。
起动与运行方式
根据电动机按起动与运行方式不同，可分为电容起动式单相异步电动机、电容运转式单相异步电动机、电容起动运转式单相异步电动机和分相式单相异步电动机。
按用途分类
可分为驱动用电动机和控制用电动机。
1.驱动用电动机又分为电动工具（包括钻孔、抛光、磨光、开槽、切割、扩孔等工具）用电动机、家电（包括洗衣机、电风扇、电冰箱、空调器、录音机、录像机、影碟机、吸尘器、照相机、电吹风、电动剃须刀等）用电动机及其它通用小型机械设备（包括各种小型机床、小型机械、医疗器械、电子仪器等）用电动机。
2.控制用电动机又分为步进电动机和伺服电动机等。
转子结构分类
根据电动机按转子的结构不同，可分为笼型感应电动机（旧标准称为鼠笼型异步电动机）和绕线转子感应电动机（旧标准称为绕线型异步电动机）。
按运转速度分类
根据电动机按运转速度不同，可分为高速电动机、低速电动机、恒速电动机、调速电动机。
1.低速电动机又分为齿轮减速电动机、电磁减速电动机、力矩电动机和爪极同步电动机等。
2.同步电动机的转子转速与负载大小无关而始终保持为同步转速。
3.异步电动机的转子转速总是略低于旋转磁场的同步转速。
4.调速电动机除可分为有级恒速电动机、无级恒速电动机、有级变速电动机和无级变速电动机外，还可分为电磁调速电动机、直流调速电动机、PWM变频调速电动机和开关磁阻调速电动机。
